錘式破碎機轉子的構造和主要作用

鄭州天宇重工 2021-10-25

咨詢

　錘式破碎機主要就是依靠轉子高速旋轉形成的離心力來帶動物料不斷被拋棄和落下，在經過錘頭的擊打和研磨發生破碎，因此錘式破碎機的轉子就是主要工作部件，轉子的質量好壞也關系生產效率的高低和成品質量。
錘式破碎機轉子是由主軸、錘架、錘頭組成，不同規格的錘式破碎機其轉子大小也不同，這里我們主要對其結構做詳細說明。

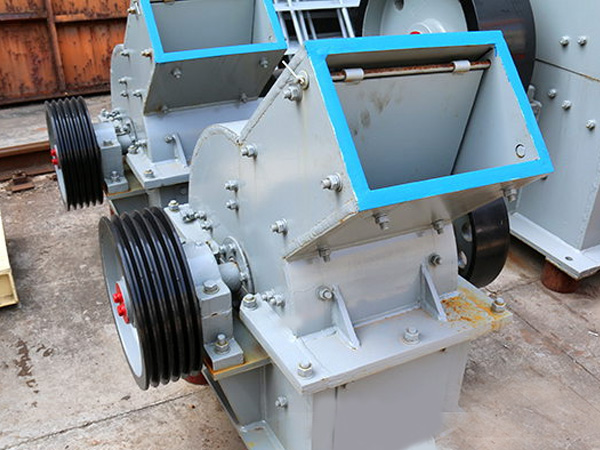

錘式破碎機

錘式破碎機轉子結構組成詳解

1、主軸

主軸為圓形的設計，通過主軸的旋轉來帶動錘頭和錘架旋轉，主軸的主要作用在于承受來自轉子、錘頭的重量、沖擊力并保證穩定旋轉，這也就對主軸材質要求更高一些，錘破所用的主軸需要選擇具有較高強度和韌性的35號硅錳鉬釩鋼鍛造，更加經久耐用。

2、錘架

錘架是連接主軸和錘頭的，并不用于破碎物料，不過在運行過程中錘架還是會受到礦石的沖擊和摩擦產生磨損，因此一般錘架所選都是高耐磨材質。在錘架上會有12個銷軸孔，工分成兩組。一般來說剛換的錘頭掛在錘破內側的軸孔上，磨損的錘頭掛在外側軸孔，這樣在錘頭磨損后可替換新錘頭使用，節省維修費用。

3、錘頭

錘頭是主要接觸礦石的部件，通過錘頭的打擊和研磨來破碎物料，因此錘頭的大小，材質和形狀等都會影響破碎效果和破碎效率。錘頭重量越高，在高速旋轉時所產生的動能就越大，破碎強度較高，但是過高的重量也可能到時旋轉速度較慢的問題，因此重量適中即可；另外錘頭的材質也是很重要的，一般可以選擇高錳鋼鑄造錘頭，并進行熱處理，可以使錘頭具有更高的耐磨度和抗沖擊性，使用壽命更長，如果長期使用發現磨損需要及時更換避免影響破碎效果。

4、飛輪

飛輪在轉子運轉過程中會存儲一定的動能，來保證轉子可以平穩運行，且可以減輕破碎機的動力消耗，保證破碎效果
